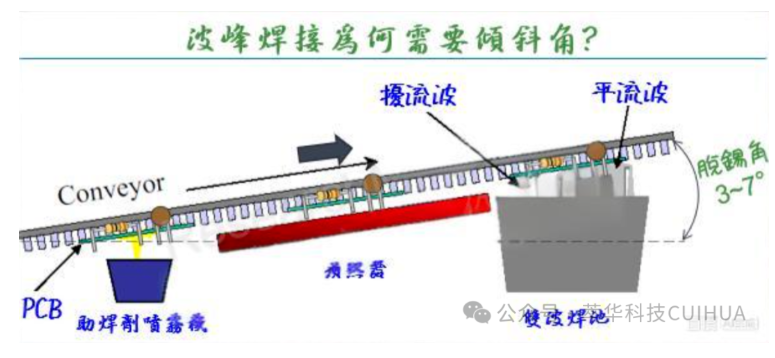

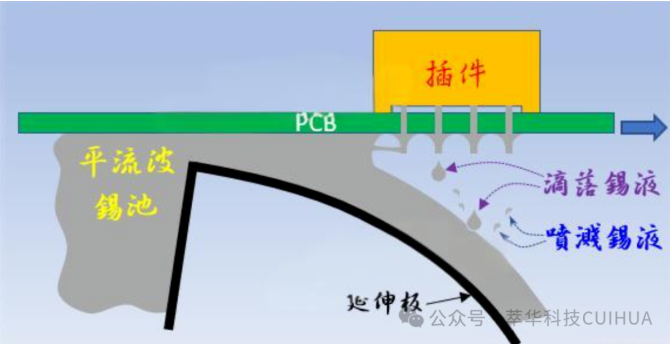

波峰焊中鏈條與錫面傾斜角度的關鍵作用與優化波峰焊中鏈條與錫面間的傾斜角度（通常3-7°）主要是為了優化脫錫過程，通過重力作用使多余焊錫順利回流至錫爐，從而減少橋連、連錫等焊接缺陷，同時調控焊點成型質量。當PCB板與錫液平面保持一定傾角（3-7°）時，PCB離開波峰時會形成一個"切點"而非大面積接觸，使多余焊錫能順著傾斜角度依靠重力自然回流至錫爐。若無線或傾角過小，焊錫與焊接面接觸時易形成氣泡，氣泡爆裂后產生錫珠，且焊點間易形成橋連（短路）。傾角過大時，雖然能減少橋連，但會導致焊點吃錫量不足，甚至出現虛焊、漏焊問題。2. 調控焊接時間與焊點質量傾角直接影響PCB與波峰的接觸時間：傾角越大，焊點接觸波峰時間越短，焊接時間相應縮短；反之則延長。通過調整傾角，可控制焊點成型效果：小傾角（3-4°）使焊點更飽滿，適合需要較大焊點的場合；大傾角（6-7°）則減少焊點尺寸，適合高密度板防止橋連。3. 改善脫錫過程的流體動力學波峰焊中，PCB脫離波峰時會產生"拖拽效應"——液態焊料不會立即脫離焊盤，而是被PCB焊盤拖拽一小段距離。適當傾角（5-7°）能平衡表面張力與重力，使焊料在拖拽過程中有足夠時間收縮形成圓整飽滿的焊點，同時避免過多殘留。3-7° 是行業普遍認可的標準范圍，其中5-6° 被認為是大多數應用的最佳選擇。研究表明，6-7° 的傾角能使釬料更好地從PCB面剝離而返回波峰，獲得無拉尖焊點。焊點大小需求
：需要較大焊點時，適當減小傾角（3-4°）；需要較小焊點時，適當增大傾角（6-7°）。PCB密度考量
：高密度板或細間距元件應采用較大傾角（5-7°）以減少橋連風險；低密度板可采用較小傾角（3-5°）以獲得更飽滿焊點。工藝參數協同
：傾角調整應與預熱溫度、波峰高度、助焊劑用量等參數協同優化，避免單一參數調整導致新問題。
三、實際應用中的注意事項波峰高度應控制在PCB厚度的1/2-2/3，與傾角配合使用，確保焊料能充分浸潤焊盤但不過度溢出。例如，1.6mm厚PCB，波峰高度宜為0.8-1.1mm，配合5-6°傾角，可有效避免正面元件橋連。預熱溫度（90-110℃）需與傾角配合：當傾角較大時，可適當降低預熱溫度，因?yàn)楹附訒r(shí)間縮短；傾角較小時，可適當提高預熱溫度。DOE實驗表明，傾角（貢獻率61.3%）與預熱溫度（貢獻率19.7%）是影響焊接質量的最關鍵參數。3. 設備維護與傾角穩定性傾角通常由設備廠商在出廠時設定，生產過程中應保持穩定，避免頻繁調整。定期檢查軌道傾角是否因設備振動或磨損而發生變化，確保焊接質量一致性。問題 現象 解決方案 橋連問題 相鄰焊點間形成焊錫連接，導致短路。 適當增大傾角（5-7°），配合降低波峰高度和優化助焊劑噴涂。 焊點不飽滿 焊點表面凹陷，通孔內填充不足。 適當減小傾角（3-5°），延長焊接時間，同時確保預熱充分。 錫珠問題 焊點周圍出現小錫珠。 檢查傾角是否過大導致焊料回流不穩定，同時優化預熱溫度和助焊劑用量。總結：波峰焊中的傾斜角度是平衡焊接質量的關鍵參數，通過合理設置3-7°的傾角，可以有效控制脫錫過程，減少焊接缺陷，提高產品可靠性。在實際應用中，應根據PCB特性、元件密度和工藝要求，結合其他參數進行系統性優化，而非孤立調整傾角。文字 | 江蘇崒華電子材料技術團隊
